垂直连续提升输送机Vertical Continued Elevator

垂直连续提升输送机是在垂直状态下单向连续提升输送货物的输送机，是一种能够大量而且高效率的垂直输送箱体型货物的输送设备,是一种水平输送机和垂直提升输送机的综合运送装置。在提升输送机内有若干个相同间距的托盘可同时输送货物，能在楼层之间连续可靠地移动产品，同时保持水平定向。它有运货大、输送平稳、安装占地少等特点,配以自动控制系统，即可完全实现货物垂直输送的连续化和自动化,特别适用于接驳流水线作业生产及需要连续、自动地垂直输送箱体货物的工作场所。

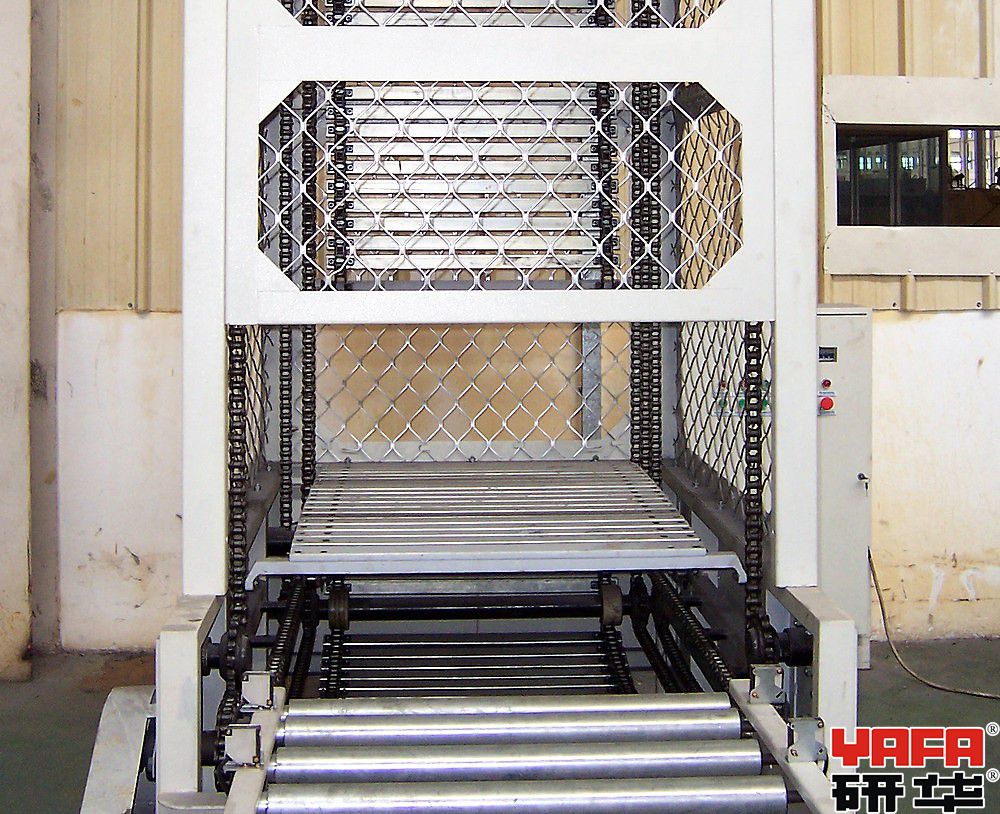

垂直连续提升输送机是依靠四条循环的输送链，分别牵引用于承载货物的托盘的四角，在进、出口的水平运行段,可实现箱体的接收及送出，而在垂直输送通道内，托盘仍保持水平,确保箱体的平稳升、落，在完成送货后的空托盘回程中，托盘沿机架后侧垂直回送，只占用极小的空间,随着多组托盘的循环运行，即可连续地完成货物的垂直输送。

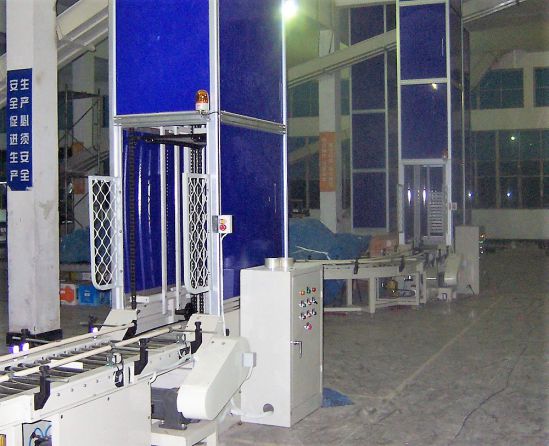

单独的连续式垂直升降机尚不具备完成自动化输送的功能,在通常情况下，成套垂直连续提升输送机系统包括以下部分:

1、垂直连续提升输送机;

2、输入接驳机;

3、输出接驳机;

4、电气自动控制单元;

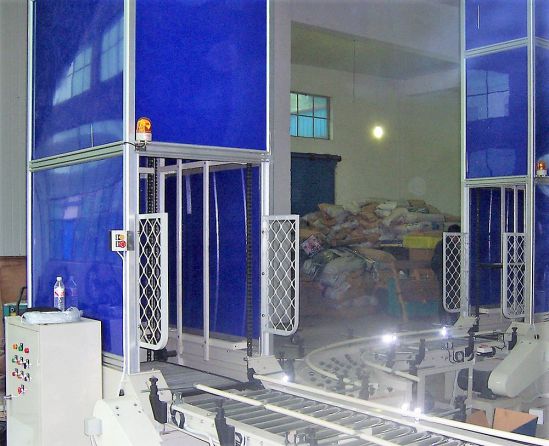

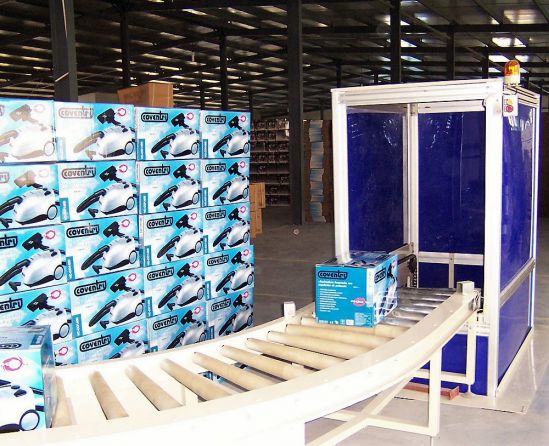

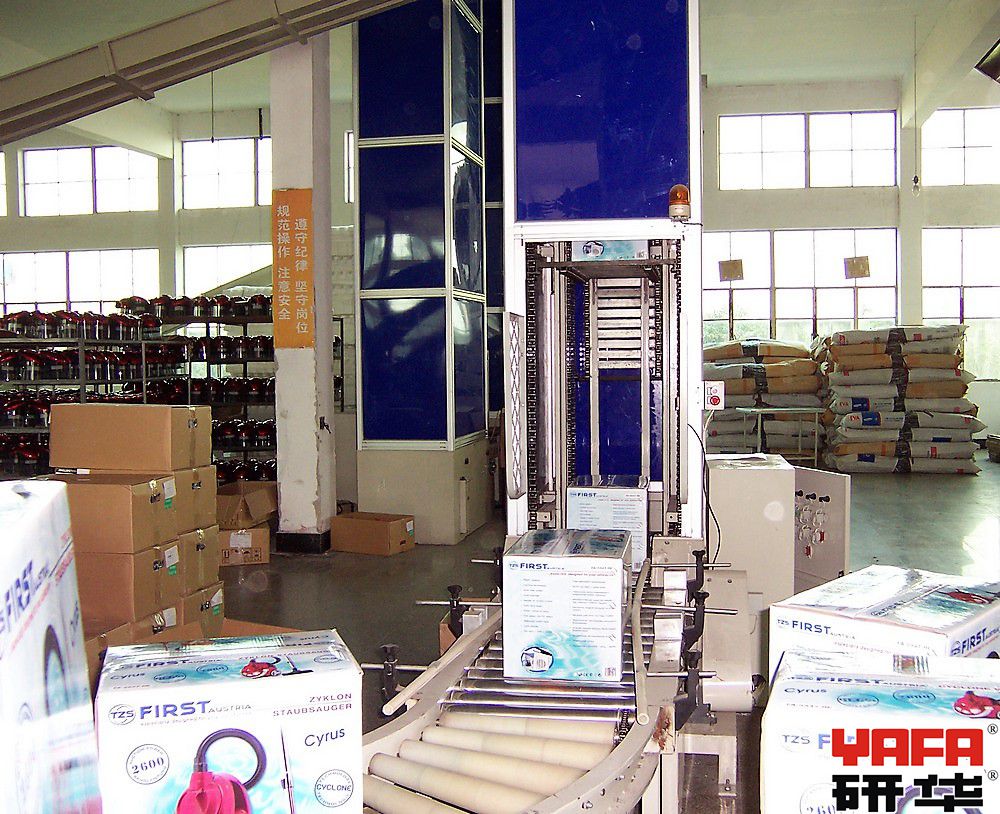

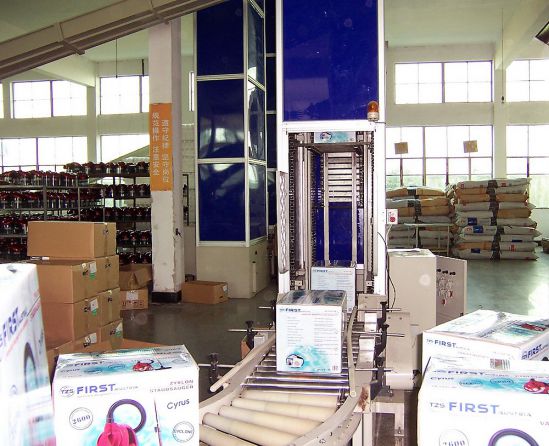

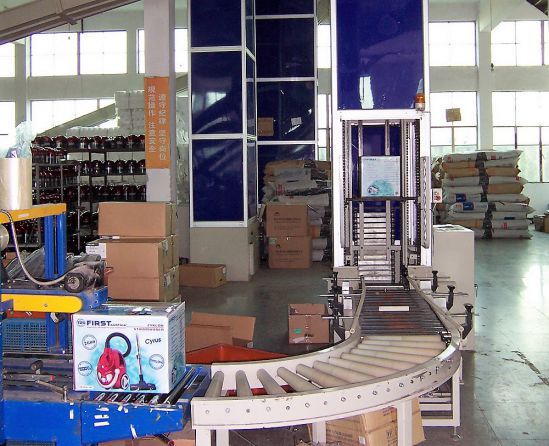

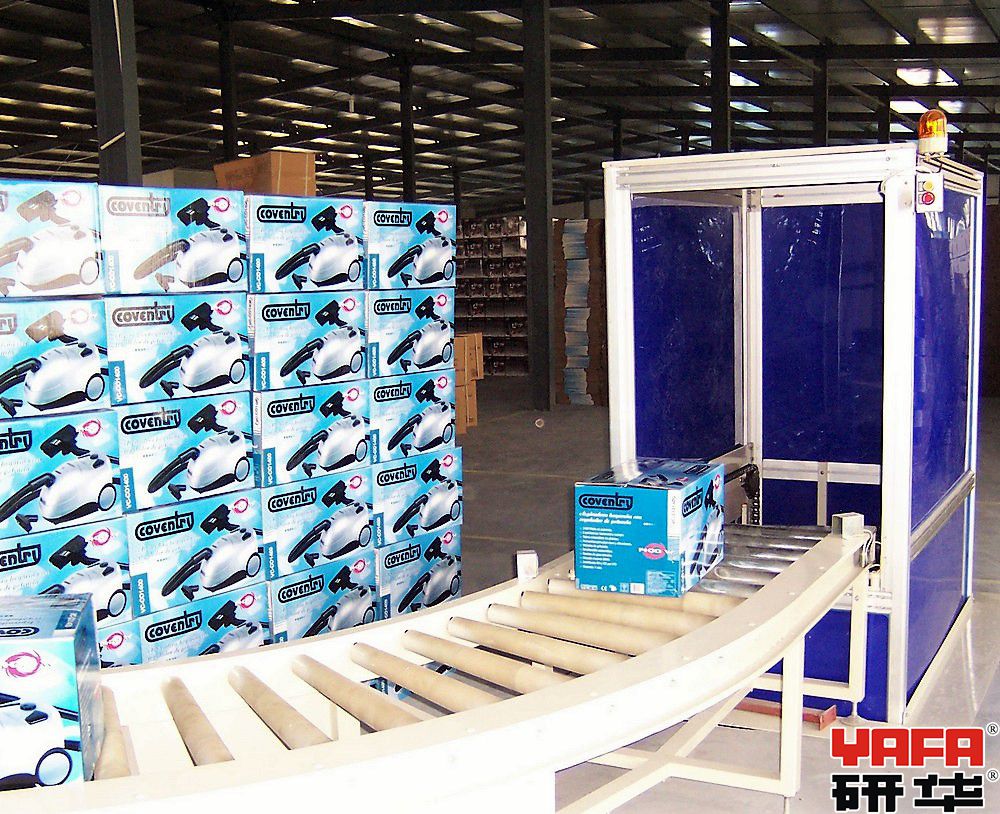

在整个系统工作时，输入接驳机输送将货物送至入口前并暂停输送货物，待垂直连续提升输送机托盘运行至入口处时，输入接驳机启动,将货物送入接收处托盘，同时在出口处有一件货物由托盘垂直输送至出口，送入输出接驳机。

垂直连续提升输送机Vertical Continued Elevator

垂直连续提升输送机根据进出口形式不同可分为:Z型、C型。

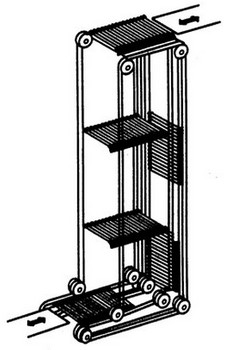

标准型“Z”型输送:货物在垂直连续提升输送机出入口的水平运行方向是相同的。

 Z型输送示意图

衍生型式是“C”型输送:货物在垂直连续提升输送机出入口的水平方向是相反的，其机构运行方式与Z型有所不同。

 C型输送示意图

C形连续提升输送机的出货口和载货托盘的回程交叉，而Z形的出货口的作业不受载货托盘回程的影响。

垂直连续提升输送机输送的单件物体重量不大于100Kg。

最高提升速度不大于25m /min(50HZ)。
