链条驱动滚筒输送机Chain-driven Roller Conveyor

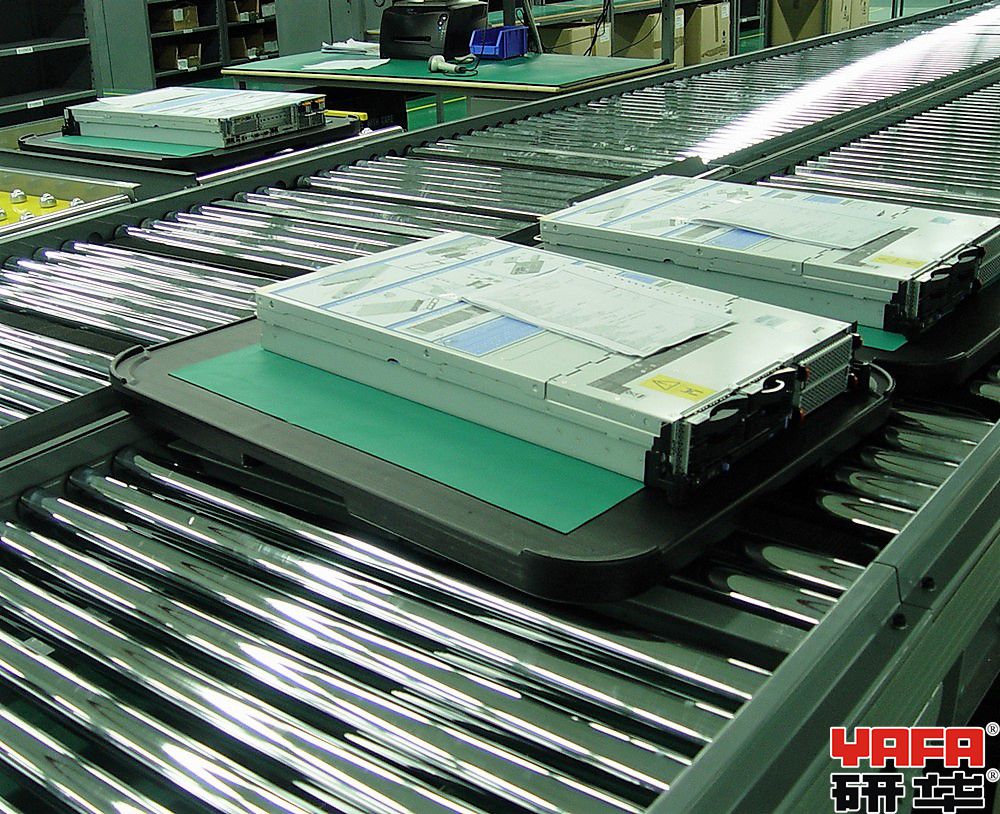

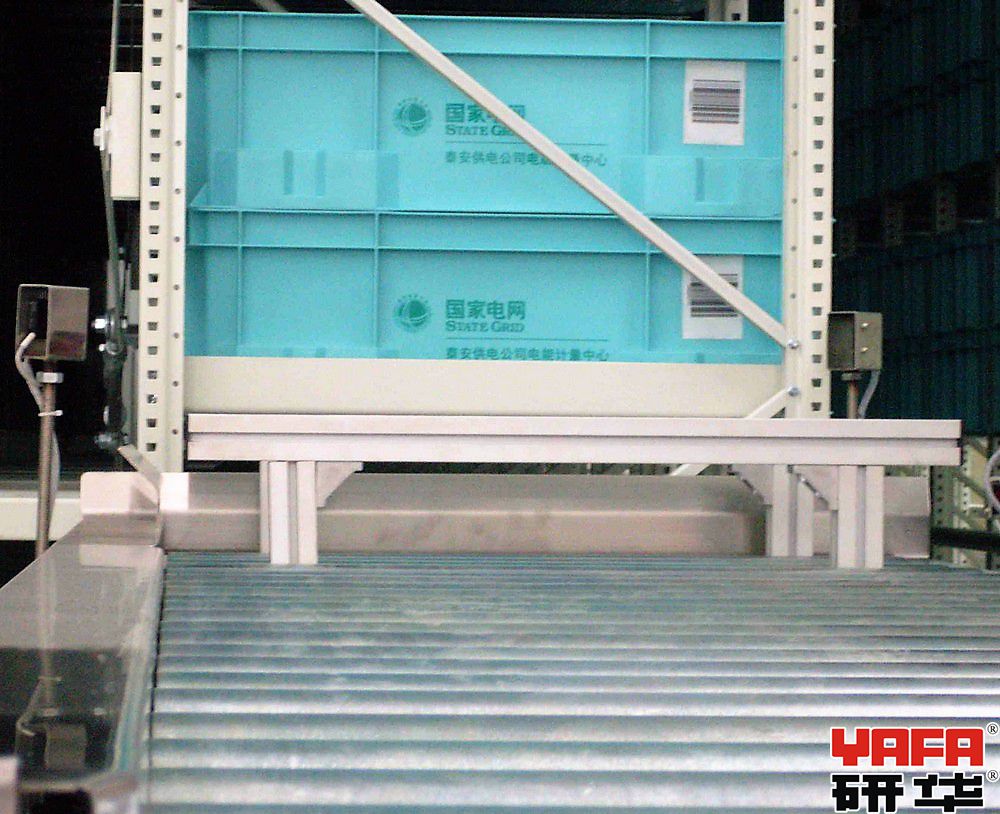

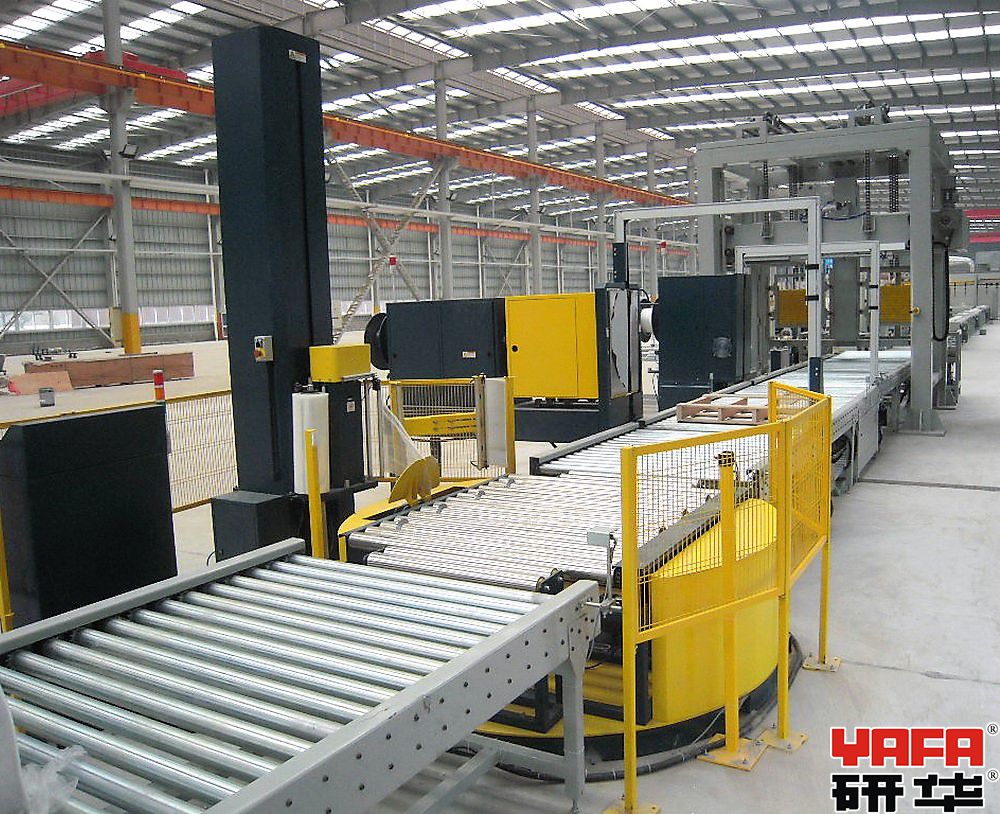

配置驱动马达,用多个并排安装在机架上的动力滚筒输送物品的直线滚筒输送机,利用链条驱动进行输送,可应用于储积、分歧、合流及较重的负载。链条驱动滚筒输送机可应用于较严格的工作条件,重负载、油污、潮湿的环境,及较高或较低的温度,可用于输送单元负载货物,如栈板、塑料箱,也可利用承载托板来输送其它形状物品。物品特性会影响输送的稳定性,一般至少需有三支滚筒同时接触物品。


链条驱动滚筒输送机Chain-driven Roller Conveyor

链条驱动滚筒输送机常用两种型式,为连续式单链驱动及滚筒到滚筒双链轮驱动的方式。

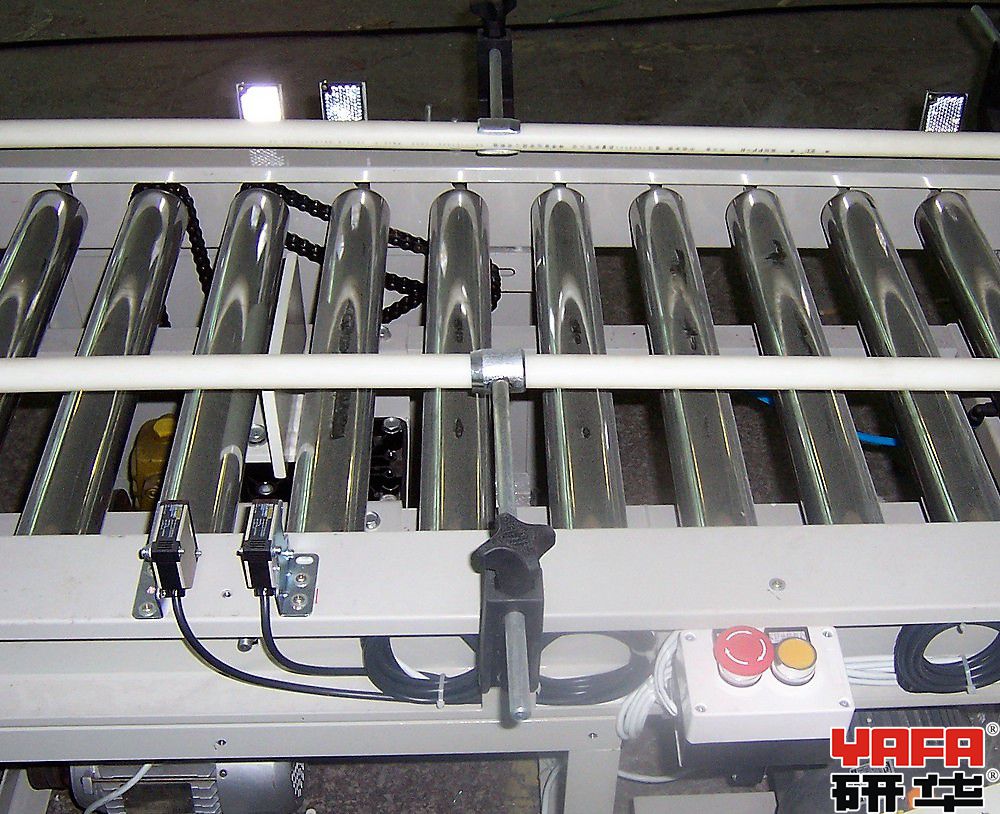

连续式单链驱动的成本较低,但应用的限制条件较多。连续式单链条驱动滚筒方式,是使用单一链条驱动附有链轮之滚筒(每支滚筒只配一个链轮)。因只使用单一链条,故每支滚筒的链轮,只有几齿与链条接触,因此不适合用于输送较重的负载,也不适合应用于需起动、停止频繁的情况。链轮的大小,会影响滚筒的间隔。如需要较小的的滚筒中心距时,可使用倍宽度的链条,配合交错排列的链轮;或是在每两个驱动滚筒之间,置一惰轮滚筒。但驱动马达部分应置于输送机的输出端。

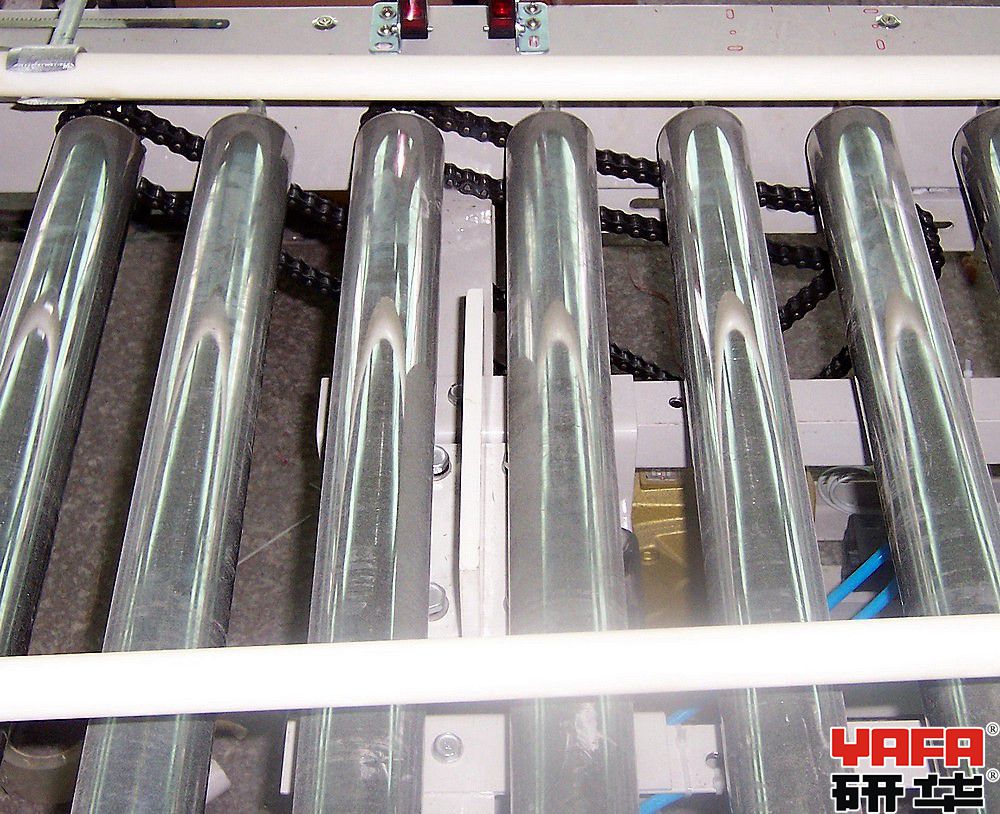

滚筒到滚筒双链轮驱动型式是在每支滚筒上配有两个链轮,链条是以交错的方式,连接一对对的滚筒。如此使得每支滚筒上的链轮与链条有较大的接触弧角,而具有较大传动力。因为链条的拉力及松弛会累积,所以此型输送机的长度有限制。一般连续链条圈数不要超过 80 圈。如将驱动单元置于输送机中心,则可两边各 80 圈,而可达总数160 圈。至于保养方式,可以手动转动滚筒定期润滑链条。如速度超过45 m/min,或是在较高温度的环境,则需安装自动链条润滑装置。
