垂直往复提升输送机Vertical Reciprocating Elevator

垂直往复提升输送机是在垂直状态下双向输送货物的输送机,是一种能够垂直输送箱体型货物的输送设备,是一种水平输送机和垂直输送机的综合运送装置。它有运货大、输送平稳、安装占地少等特点,配以自动控制系统,即可完全实现货物垂直输送的连续化和自动化,特别适用于接驳流水线作业生产及需要连续、自动地垂直输送箱体货物的工作场所。

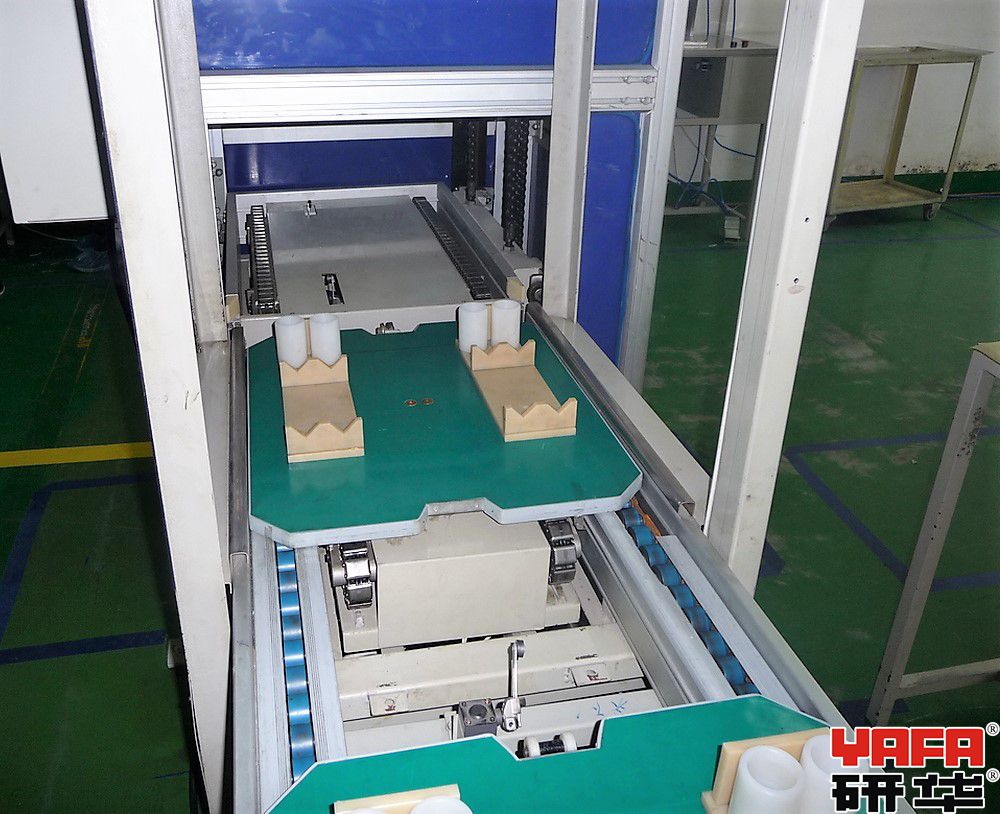

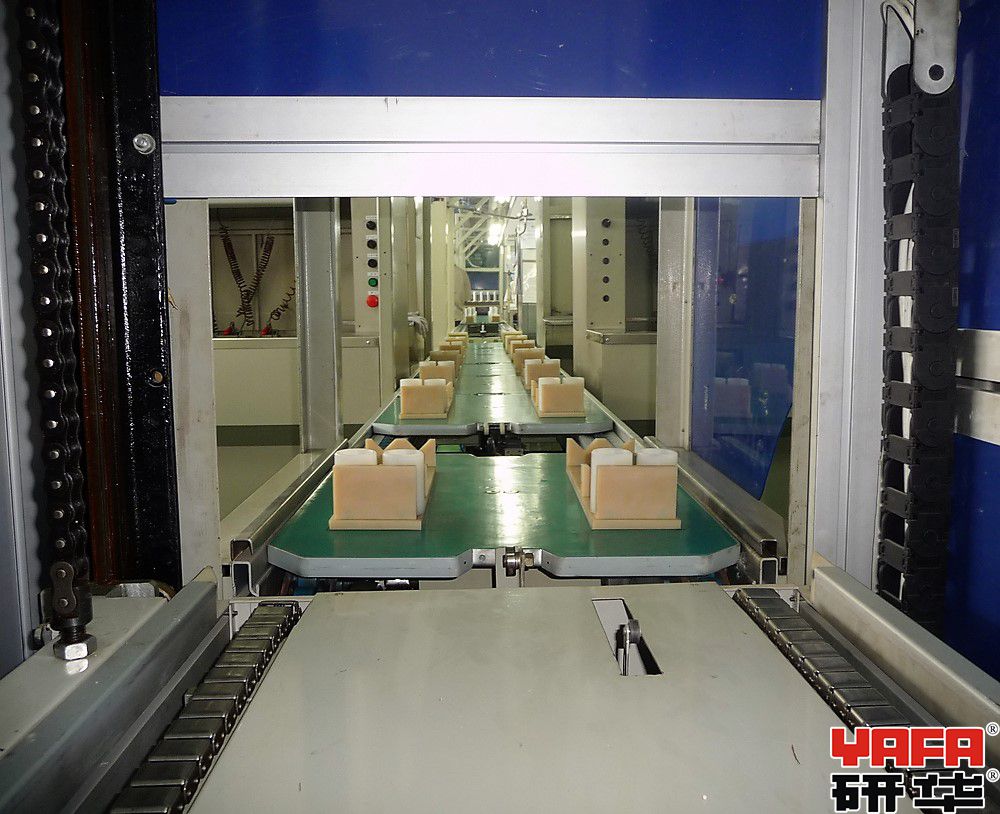

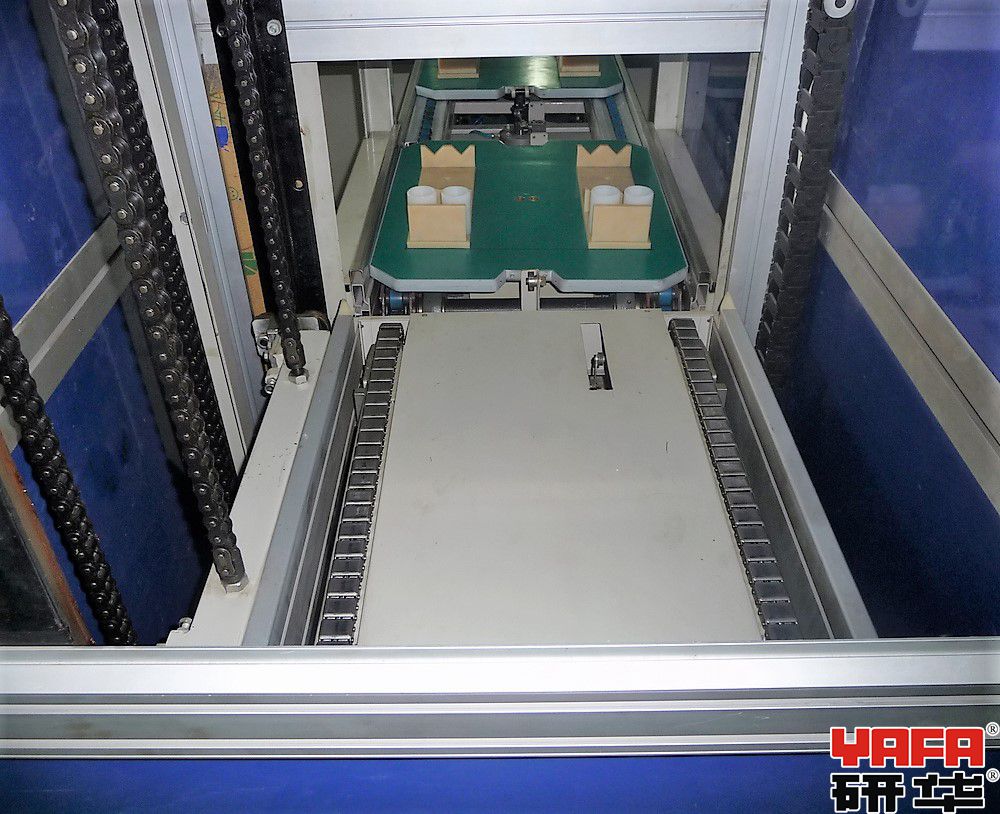

垂直往复提升输送机主要是由升降系统和荷台输送机组成,作用是将货物从低层输送到高层或者从高层输送到低层。在输送机内有一个上下往复运动式的荷台,荷台里有一台链式或皮带输送机。货物经荷台输送机输送到荷台上,荷台上下运动到指定的层高后输出货物,能在不同的层高之间可靠地移动产品,同时保持水平定向。一般情况下,垂直往复提升输送机只配置一个荷台来接收和输出货物,根据特殊的工艺需求也可配置多个荷台以完成多层之间的同步输送。

单独的垂直往复提升输送机尚不具备完成自动化输送的功能,在通常情况下,成套垂直往复提升输送机系统包括以下部分:

1、垂直往复提升输送机;

2、输入接驳机;

3、输出接驳机;

4、电气自动控制单元;

在整个系统工作时,输入接驳机将货物输送至入口前并暂停输送货物,待垂直往复提升输送机荷台运行至入口处且停止时,输入接驳机和荷台输送机同时启动,将货物送入接收处荷台。荷台接收货物到位后,垂直升降至出口层高位置后停止升降。然后荷台输送机和输出接驳机同时启动,待货物完全输送至输出接驳机后,荷台自动回程升降至输入接口处,等待接收下一个货物,周而复始。

垂直往复提升输送机Vertical Reciprocating Elevator

垂直往复提升输送机根据进出口形式不同可分为:Z型、C型。

“Z”型输送:货物在垂直往复提升输送机出入口的水平运行方向是相同的。

“C”型输送:货物在垂直往复提升输送机出入口的水平方向是相反的。

垂直往复提升输送机最高升降速度不大于25m /min(50HZ)
