平面环形三流道倍速链输送机Horizontal Loop Type Three-way Double Plus Chain Conveyor

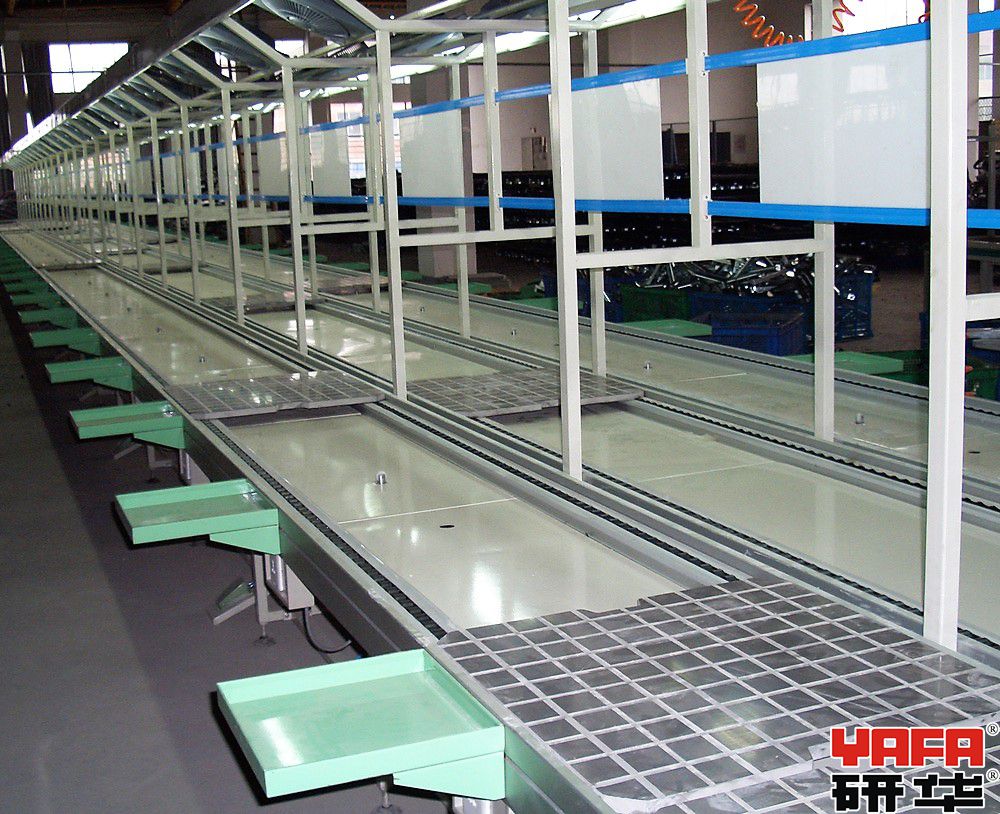

 倍速链输送机在众多行业的自动化生产线上得到广泛的应用,主要用在输送线路中物品要求输送速度柔性可控,并且要求被输送物品的底部较结实、平整,如包装箱类、托盘类等,实际使用时以把被输送对象放在工装板上或托盘内居多。一般适用于电子器件和家用电器设备等轻型物件的输送,可用于输送单元负载货物,如栈板、塑料箱,也可利用承载托板来输送其它形状物。若将滚轮和滚子改用钢制件,则也可适用于重载机械部件的输送。

倍速链输送机以倍速输送链条为传输介质,可进行输送和堆积。在输送机上的链条移动速度不变的情况下,被输送的对象可按照用户的要求控制移动节拍。

在输送时,用来搁置被输送物料的工装板或托盘的移动速度与输送链条本身的移动速度不相等,链条的大直径滚子和小直径滚子由于摩擦力的作用,保持相同的旋转状态,按照滚子径的比例,工装板与被输送物料可获得成倍的高于链条速度的移动速度,输送物的速度约为链条速度的2~3倍,从而在保持较高的输送效率的同时,还能使链条工作平稳,低噪声、低磨损、使用寿命长。

在堆积时,链条保持运行状态,使用停止器可将输送的工装板或托盘停止在任何位置进行作业,作业结束后解除阻挡,再次启动输送。被输送的工装板或托盘被机械的阻挡不随输送链条一起移动,由于制动力对大直径滚子作用,大直径滚子和小直径滚子之间发生滑动,因此出现自由流动的状态。输送链上的滚轮和工装板或托盘之间仅仅产生滚动摩擦而不是滑动摩擦,因此,大大减少了由于控制对象输送节拍而在对象与链条之间产生的摩擦,及由此而引起的链条磨损与增加链条运行阻力。

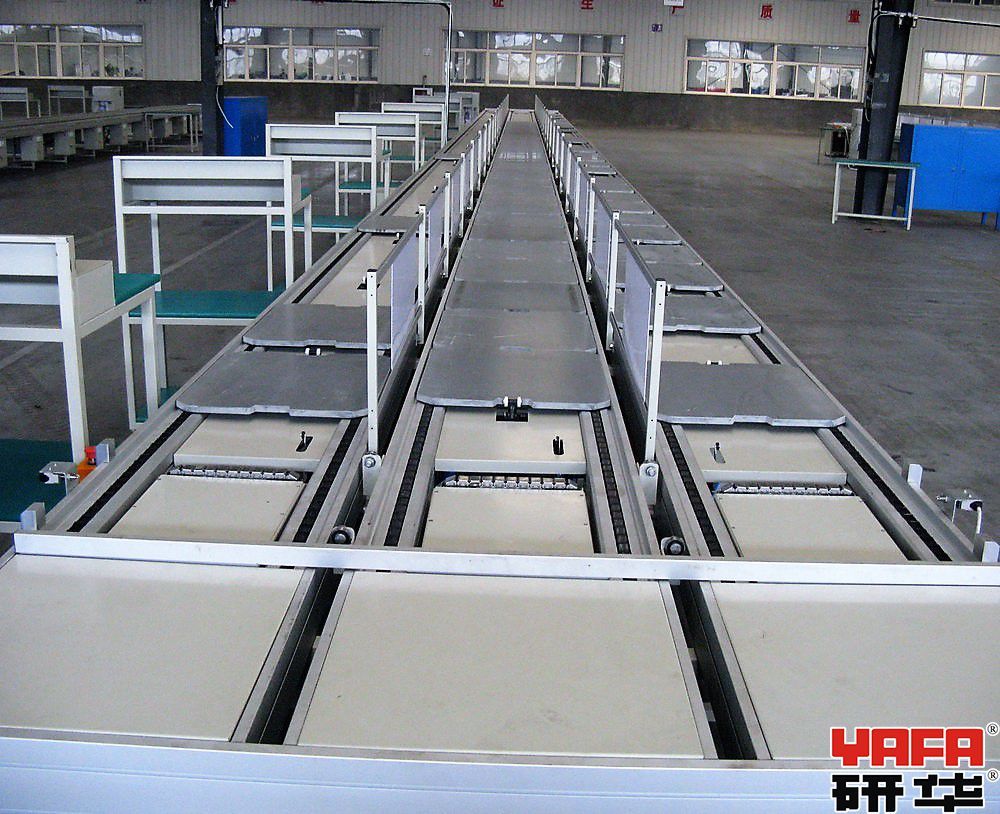

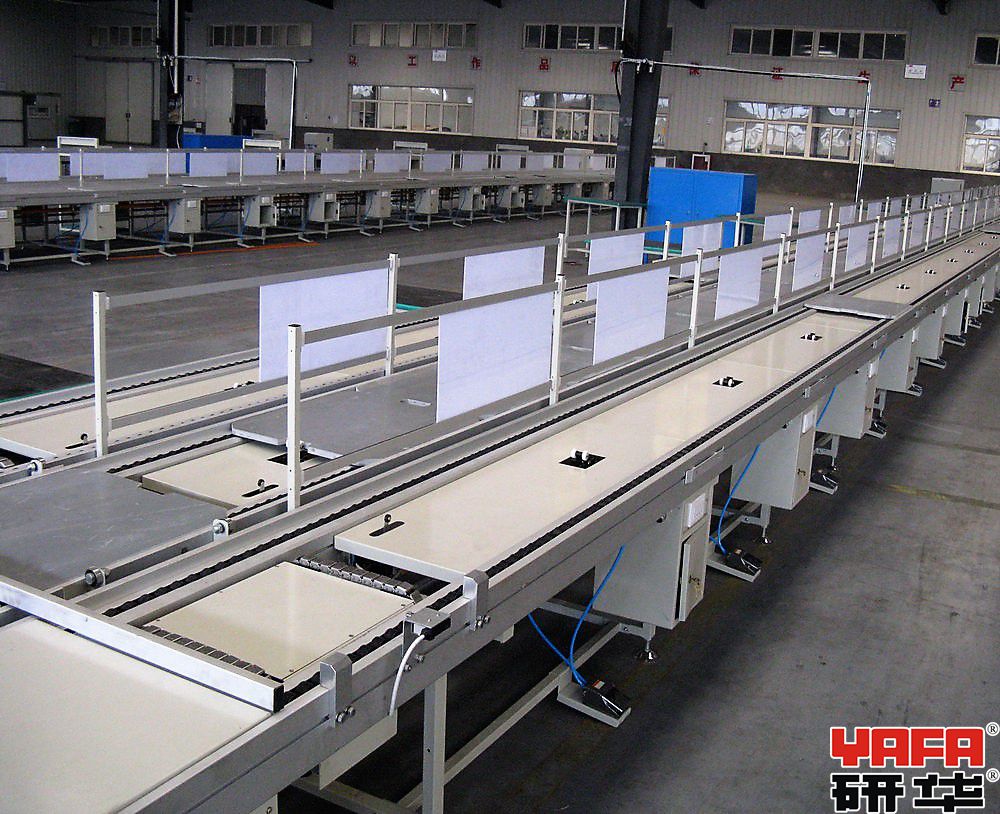

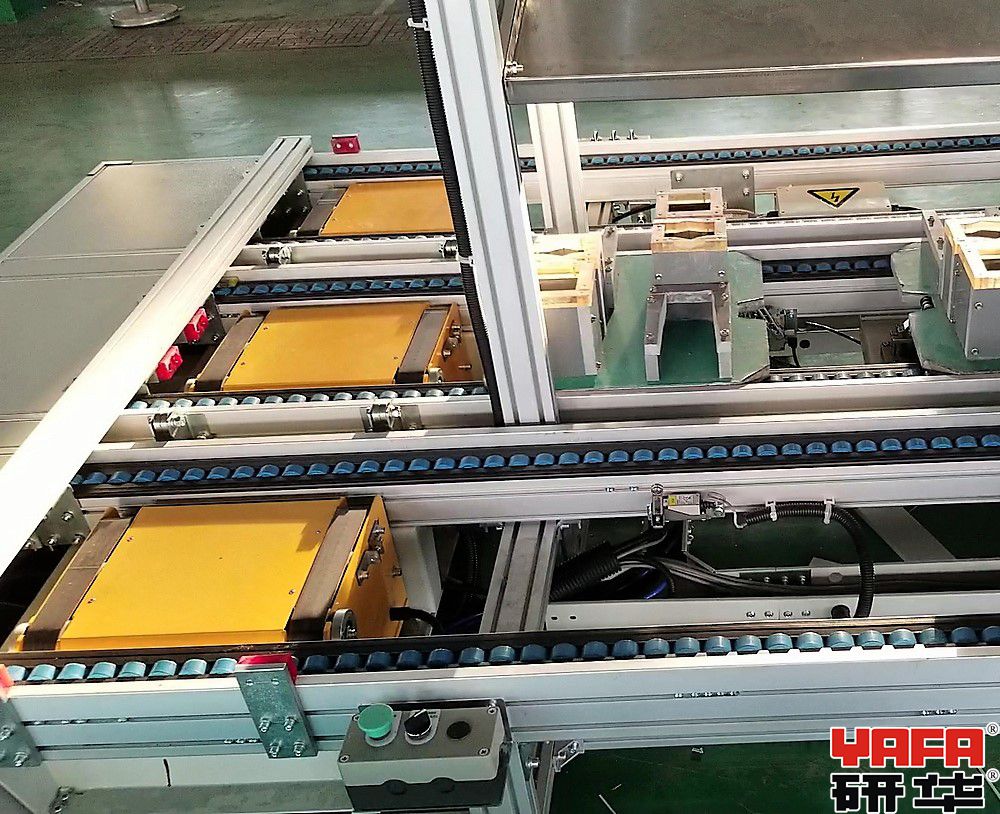

平面环形三流道倍速链输送机具有3条平行并排布局的倍速链单元输送机。外侧2条输送方向相同的A和B单元输送机承担工装托盘的主传输任务,中间的输送方向相反的C单元输送机承担工装托盘的回程任务,每台单元输送机的首尾均布置1台顶升移载机完成90度横向过渡,共计6台顶升移载机完成托盘的合拢和分流工序。

合拢工序:工装板的纵向运动由倍速链传输,A和B单元输送机上的工装托盘输至末端后,在顶升移载机的接力作用下,自动水平180度转向进入中间C单元输送机线体来完成回程工序,实现工装板不断的在同一平面环形运动轨迹中循环,从而连续不断地完成工件的A->C和B->C的输送工艺。

分流工序:工装板的纵向运动由倍速链传输,C单元输送机上的工装托盘输至末端后,在顶升移载机的接力作用下,自动水平180度转向进入外侧A和B单元输送机线体来完成主传输工序,实现工装板不断的在同一平面环形运动轨迹中循环,从而连续不断地完成工件的C->A和C->B的输送工艺。

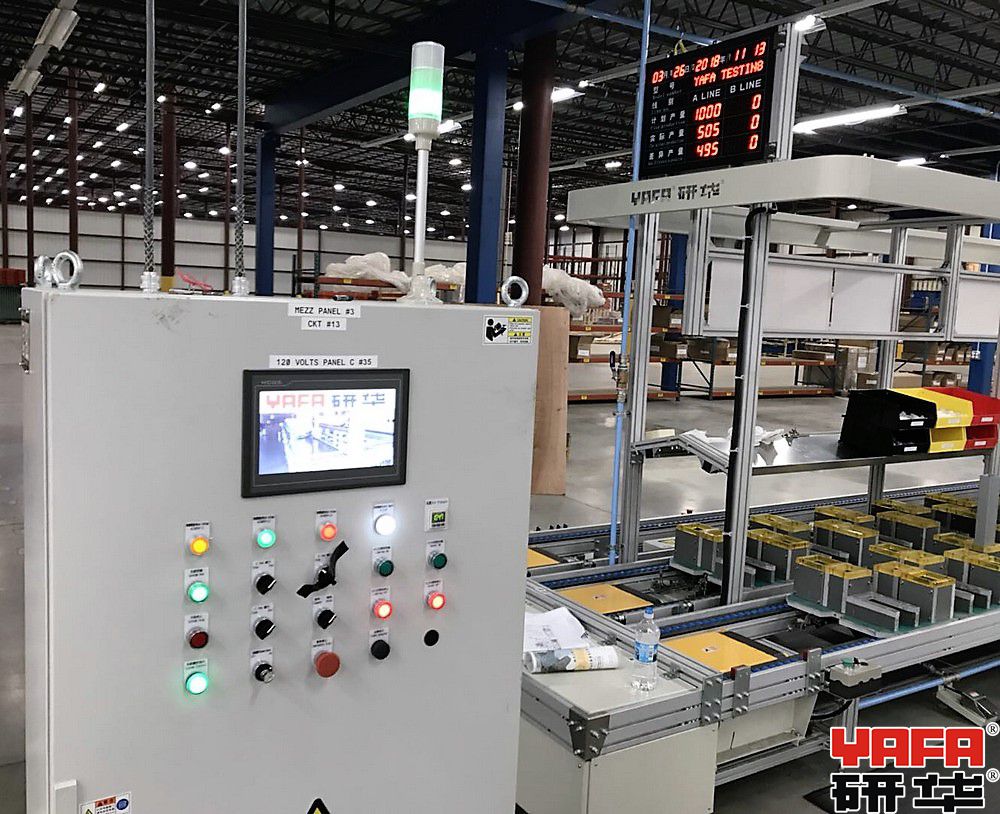

A和B单元输送机均可独立选择参与输送与否,视选择的情况系统可以演化成独立的A&C平面环型双流道倍速链输送机和独立的B&C平面环型双流道倍速链输送机,也可A和B单元输送机同时参与输送,由控制系统来合理的分配A&B到C的合拢工序以及C到A&B的分流工序。

在工程实际中,根据不同的输送工艺及工件规格,也可采用2台线端滑移接驳输送机替代6台90度顶升移载机来完成工装板或托盘的转线传输工艺。
